Barksdale UDS1V2系列电子式压力开关

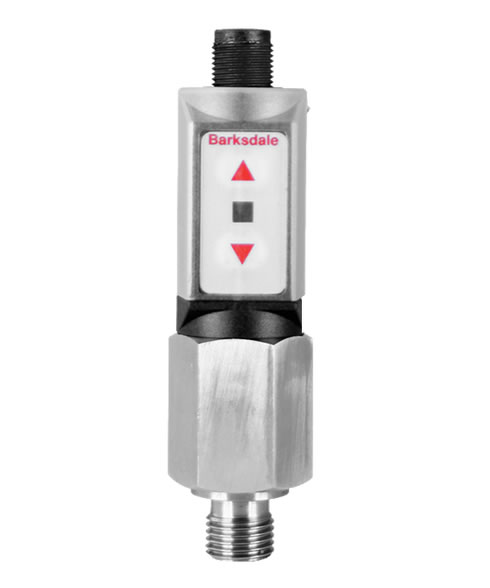

Barksdale巴士德 UDS1V2系列电子式压力开关Electronic Pressure Switch
Barksdale UDS1V2 Series Electronic Pressure Switch
UDS1V2系列描述
UDS1V2电子压力开关是机械原理压力开关范围内的首个电子开关， 它测量精确，寿命长，耐用性好，包装紧凑，具有优于机械开关功能和性能。UDS1V2的令人印象深刻的功能包括精度为满量程的+/- 1％，四个压力范围从0-150到0-9000 psi，320°可旋转外壳，2个开关点输出或1个开关点输出与可调节键盘锁。令人印象深刻的“易学易用”功能便于精确，快速和便捷地设置和调整开关点。 由于其尺寸短小精悍可安装在各种对空间有严苛要求的应用领域，如移动液压，液压动力装置，机床，注塑和工厂自动化。
Barksdale UDS1V2系列电子式压力开关 资料下载
UDS1V2系列特征
- 易于设置：易学易用功能
- 超紧凑结构
- 可旋转320°外壳
- 1或2个切换点
- 可编程滞环可调1
- 适用于高循环直流应用
注1：对于1SP版本，可调滞环（2SP版本具有内置的15％滞环）
技术规格
| 传感器元件： |
压阻硅（仅适用于9000 psi范围）或陶瓷测量单元 |
材料：
浸润部件：
电子外壳：
密封件： |
不锈钢，传球，氧化铝
PA 6.6
氟橡胶（FKM） |
| 操作元件： |
2个快速响应按钮键盘 |
| 外壳等级： |
IP65（仅限室内） |
| 过程连接（公）： |
?“NPT，G1 / 4,7 / 16-20（37°JIC），7 / 16-20 UNF（SAE） |
| 尺寸： |
大约。?1.0“x 3.9”（无配对连接器） |
| 测量范围： |
0至9000PSI（0至600bar） |
| 防爆压力： |
1.5倍额定压力 |
| 电气连接： |
M12x1,4针 |
| 热效应： |
±0.2％全量程 / 10K |
| 补偿范围： |
14°F至158°F（-10℃至+ 70℃） |
| 重复性： |
+/- 1％全量程 |
温度范围：
媒体：
环境温度：
存储： |
-13°F至212°F（-25°C至+ 100°C）
-13°F至176°F（-25°C至+ 80°C）
-22°F至176°F（-30° ℃?+ 80℃） |
| 电源： |
15至32 V直流，反向极性
保护（SELV，PELV） |
晶体管开关输出PNP：
调整范围开关点和滞环 1 ：
频率响应：
额定电流： |
0％至100％FS
最大 100赫兹
最大200 mA |
| 振动： |
10 g / 20?2000Hz |
| 休克： |
100g / 11ms |
| *有关其他选项，请参阅产品配置表。 |
| ote 1：对于1SP版本，可调滞环（2SP版本具有内置的15％滞环） |
The UDS1V2 electronic pressure switch is one of the first electronic switches priced within the range of mechanical switches. With no moving parts, it provides accuracy, long life and durability in a compact package with features and functions that mechanical switches cannot provide. The UDS1V2's list of impressive features includes an accuracy of +/- 1% of full scale, four pressure ranges from 0-150 to 0-9000 psi, a 320o rotatable housing and either two switch outputs or 1 switch output with adjustable hysteresis. The impressive "Teach and Go" feature allows for precise, quick and easy set point adjustment, even while installed on an application. Its small size makes it perfect for applications where space is an issue such as mobile hydraulics, hydraulic power units, machine tools, injection molding and factory automation.
UDS1V2系列电子式压力开关
典型应用
液压与气动系统中OEM应用
压力机械
润滑检测
装备工程
机器/机床工业
汽车工业
压铸机
产品参数表
UDS1V2参数表
