美国Tescom电子压力控制器Tescom ER3000 Series Electronic Pressure Controller

美国Tescom电子压力控制器产品型号：ER3100系列、 ER1226系列、 70-2000系列、 压力传感器
美国Tescom电子压力控制器产品简介：

电子压力控制器ER3000系列采用大量程压力调节阀和外部传感器组合结构,可以进行从真空到20,000PSIG压力范围的分散控制。 电动驱动器可和Tescom减压和背压调节器在很多场合配合使用，并可安装在调节器上和进行遥控。

说  明 ER3000 电子压力控制器采用大量程的压力调节器和外部传感器组 合结构，可以进行从真空到 20,000 PSIG压力范围的分散控制。 作为独立部件， ER3000 可控制 0 至 100 PSIG范围内的干燥、 洁净的输入气体的压力， 它为系统提供闭环反馈控制并具备超常 的精度和响应时间。 ER3000SI － 标准 ER3000 特性： ·高度精确 ·压力调节器产品的压力范围从真空至 20,000 PSIG，额定流量 为 Cv = 0.02 至 45 ·I/P 控制算法，外部反馈或级联控制模式 ·可选调定点信号源 - 外部模拟信号：4-20 mA 或 1-5 VDC - 数字式 RS485 (无需 A/D 或 D/A 转换电路板) - 下载模式（独立于电脑运行） ·可选反馈信号源 - 内部 0-100 PSIG 压力传感器 - 外部模拟信号：4-20 mA 或 1-5 VDC ·可选故障保护特性 - 模拟调定点、反馈及误差信号可编程限定 - 故障保护状态： 维持最终压力、排气或全开 ·无内部边带作用 ·防水防腐蚀 NEMA 4X 外壳   ·提供 Windows?  95/98/NT/2000、3.1 及 MS-DOS?  软件以便 获取数据、进行 PID 调谐（调定点和反馈信号的实时图表显 示）、编译及了解压力状况   ·提供协议软件，可简便转换 Windows? 95/98/NT/2000 及 3.1操作系统使用的 DLL 文件、MS-DOS?的 C 库文件以及 Mac?OS 软件 ·可与 UI4000 配套使用   ·示范软件有 LabVIEWTM、Visual Basic? 、LabWindows/ CVITM、使用Windows? 95/98/NT/2000/3.1 系统的 Visual C++? 以及 MS-DOS?的 C 库文件等各种版本。 ·通过双线的 RS485 连接可以在 4000 英尺的距离范围内将 32 个 ER3000 控制器进行联网 ·只需要使用ER3000 和一只负压传感器就可以控制真空 ER3000SV － 标准 ER3000 特性： ·除模拟调定点和反馈信号外，所有 ER3000SI 的信号均为0-10 VDC

ER3000FI 及 ER3000FV － Enhanced ER3000改进型 的特性： ·  包括所 有ER3000SI 及 ER3000SV 的功能 ·  增加的两个模拟/数字输入可使用户： - 除反馈外还可监控外部信号（如流量、温度） - 启动/停止（或恢复/停止）及暂停压力模式 - 可在两个分离的外部反馈源间进行切换 - 在下载模式（数字输入）下，进入下一步操作前等待某个动 作的发生 - 指明在下载模式（数字输入）下已有某步骤发生   ·  模拟传感器输出 ER3000EX、ER3000GX 及 ER3000H － 防爆   特性： · ER3000SX、ER3000FX及ER3000U的防爆型号获工厂 手册（FM）认证，可应用于 I 级、I 部门、B/C/D 组区域 · 认证：FM、CSA 及 CE* ER3000MX、ER3000NX 及 ER3000P -   KEMA 防爆特性： · ER3000SX、ER3000FX及ER3000U 的防爆型号获 KEMA 认证，可在 ATEX 标志规定的场合使用： II 2 G Eex d IIB + H2 T4   · 认证：KEMA/CENELEC 及 CE* *根据操作手册中CE 认证的联网查询指示，可以获知所有 ER30XX-X 系列均已通过CE认证。

ER3000 系列 电子压力控制器:

技术规格

? 电子
1. 功率要求. . . . . . . . . . 20.5 至 28.5 VDC, 最大340 mA maximum, 名义180 mA
2. 启动时间. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <240 毫秒
3. 电源中断重启 . . . . . . . . . . . . . . . . . .. . . . . . . . . . <1.9 秒

? 供气要求
1. 介质种类. . . . . . . . . . . . . . . . . . . . . . . 洁净、干燥吹入气体或车间空气
2. 压力 . . . . . . . . . . . . 最小： 出口压力 + 1 PSIG，最大值： 120 PSIG，名义值： 110 PSIG
3. 温度* . . . . . . . .  . . . .-20° F 至170° F (-30° C至 75° C) (要求低于32° F的干燥介质)
4. 滤清器 . . . . . . . . . . . . . .. . . . . . . 推荐使用40微米的串连滤清器


? 输入信号
1. 调定点 . . . . . . . . . . . . . . . ..4-20 mA，1-5 VDC 或数字式RS 485 (ER3000XV为0-10 VDC)
2. 反馈信号（外部）. . . . . . . . . . . . . . . . . . 4-20 mA 或 1-5 VDC (ER3000XV为0-10 VDC)

? 性能
1. 精度
线性度 . . . . . . . . . . . . . . . . . . . . . . . . ±0.05% 全刻度输出 (FSO)
迟滞性 . . . . . . . . . . . . . . . . . . . . . . . . ±0.05% (FSO)
可重复性. . . . . . . . . . . . . .. . . . . . . . . . ±0.05% (FSO)
分辨灵敏度. . . . . . . . . .. . . . . . . . . . ±0.03% (FSO)
参考测量精度（考虑包括边带误差在内所有影响的总体精度） . .. . . . . . ±0.10% (FSO)
温度影响. . . . . . . . ±0.002% / ° F， 全刻度输出 (-20° F至+170° F)
±.0036%/° C ，全刻度输出 (-30° C 至 75°C)
带外部传感器的低压额定值 . . . . . . . . .. 2 升容器内±0.25英寸水高 (0.635 g / cm2)
2. 响应时间
开启 . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . . . . . . <70 毫秒
压力上升时间 [10-90 PSIG (.69- 6.21)] . . . . . . . . . . . . . . 350毫秒 [1立方英寸 (32.8毫升)]
压力下降时间 [90-10 PSIG (6.21-.69)] . . . . . . . . . . . .. . . 650毫秒 [1立方英寸 (32.8毫升)]
频率响应
振幅衰减. . . . . . . . . . . . . . . . . . . . . . . . . -3db @ 2 Hz
相移 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -90 度 @ 2 Hz
3. 额定流量. . . . . . . . . . . . . . . . . . . .  . . Cv=0.01 (最大流量 = 18 lpm)
4. 电磁阀额定循环寿命. . . . . . . . . . . . . .  . . . . . . . . >150 亿次

? 物理结构
1. 尺寸
气流接口（入口、排气及压力表） . . . . . . . . . . . . . . . . 1/8 英寸 - 27 NPT
受控出口接口 . . . . . . . . . . . . . . . . . . . . . 1/4 英寸 -18 NPT
内部容积. . . . . . . . . . . . . . . . . . . . . 16.3 立方英寸 (267 cc)
长度 . . . . . . . . . . . . . . . .. . . . . . . 4.2 英寸 (106.7 mm)
直径 . . . .. . . . . . . . . . . . . . . . . . . . . . . 3.72 英寸 (94.5 mm)
管道开口. . . . . . . . . . . . . . . . . . . . . . . . . 2 个, 1/2 英寸 NPT
2. 重量 . . . .. . . . . . . . . . . . .. . . . . . 34.8 盎司 (1.0 kg)
3. 外壳等级
标准 . . . . . . . . . . . . . . . . . . . . . . . . NEMA 4X (铸铝及环氧树脂漆)
防爆型号. . . . . . . . . . . . . 获CSA 及FM认证，应用于I级、I部门、B/C/D组区域
欧洲防爆型号 . . . . . . . . . .. . . . . 符合 (EEx d IIB + H2 T4)，获KEMA认证
4. 接触流体的材料
电磁阀 . . . . . . . . . . . . . . . . . 镀镍黄铜, Viton? 氟化橡胶阀座及 O 型圈
传感器 . . . . . . . . . . . . . .. . . . . . .  玻璃、陶瓷、硅胶、RTV 硅胶、镍
歧管 . . . . . . . . . . . . . . . . . . . . . .. . . . . . 玻璃纤维 PET
管材 . . . . . . . . . . . . . .. . . . .. . . . . . . . . . . .. 聚氨酯
插头 . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . 黄铜
O 型圈 . . . . . . . .. . . . . . . . . . . . . . . 硅胶, Buna-N, Viton?5. 安装 . . . . . . . . . . . . . . . . . . . . . . . . 4 个 8-32 UNC螺孔
6. 安装方向影响 . . . . . . . . . . . . . . . . . . . . .. . . . . . . 无

? 环境
1. 温度范围* . . . . . . . . . . . . . . . . . .. . . ... -20° F 至 +170° F (-30° C 至 +76° C)
2. 相对湿度* . . . . . . . . . . . . . . . . . . . . . . .. 98% @ 65° C (取下阀帽－无影响)
3. 振动
谐振搜索. . . . . . . .  . . . . . . . . . . . . . . . . . . 5 Hz 至 2000 Hz @ .5 g 等加速度
谐振驻留. . . . . . . .. . . . . . . . . . . . . . . . . . .. 每个谐振点 5 分钟 (3轴)
正弦搜索. . . . . . . . . . . . . . . . . . . . . . . . . . . 0.5 倍频程/分钟, 5 Hz 至 2000 Hz (3轴)
5 Hz 至 10 Hz @ 10 mm 常量位移
10 Hz 至 2000 Hz @ 2.0 g 等加速 (无影响)
4. 保存温度* . . . . . . . . . . . . . . . . . . . . . . . -58° F 至 200° F (-50° C 至 +95° C)
* 防爆型号的所有温度条件必须满足：-4°F ≤ T ≤ 140°F (-20°C ≤ T ≤ 60°C)附件

部件编号                                说明
85061. . . . . . . . . . . . . . . . . . RS232 至 RS485 适配套件（标准 PC 串口）。 包括：2" x 2" 转换接头及 9 至 25 针电缆
82948. . . . . . . . . . . . . . . .  USB 至 RS485 转换接头
82919. . . . . . . . . . . . . . . . .带数字显示的电位计
82575-25 . . . . . . . . . . . . . . .ER3000SX 电源（输出： 24 VDC @ 250 mA / 输入： 120 VAC, 60 HZ）
82575-50 . . . . . . . . . . . . . . ER3000U电源（输出： 24 VDC @ 500 mA / 输入： 120 VAC, 60 HZ）
UI 4000 . . . . . . . . . . . . .. . . 用于所有 ER3000 及 ER3100 系列控制器的用户界面显示器及编程器

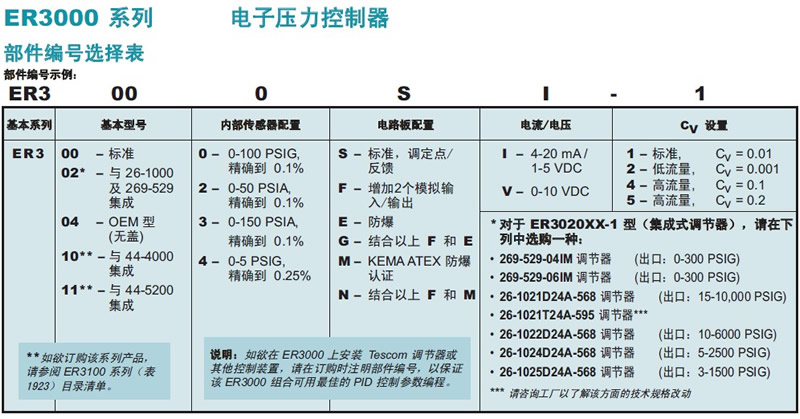

ER3000调节器选择:

技术规格要求 解释
1. 入口及出口压力. . . . . . . . 为获得最高的分辨率，选择出口压力范围最接近（也可高于）最大工作压力的调节器。 调节器入口压力必须在可接受的范围。
2. 流量. . . . . . . . . . . . . . . . . . 调节器必须符合正确计算的 Cv 值的工作要求。
3. 介质. . . . . . . . . . . . . . . . . . 介质必须符合调节器结构材料的要求。
以上资料仅为部分信息，只供参考，详细信息请联系本公司咨询。
