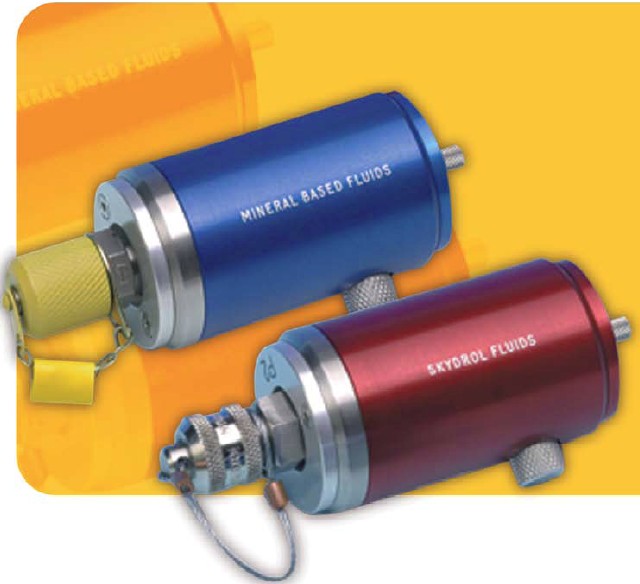

SPS单点取样器

SPS单点取样器(SPS )可与派克所有的流体状态检测设备(如便携式颗粒计数仪/水份检测仪等)设备动态连接。平衡通过检测设备的压差，保证流体平稳的流入检测设备，保证测量的准确性。

SPS单点取样器特征 & 优势：

轻便、紧凑、操作简单
甚至能在高压的情况下实现指尖操作流量控制
最高压力：420 bar (6,000PSI)
实现了在大管径大流量的工况下也能完成测试
能处理粘度高达500cSt的油液(压力允许的情况下)
压力补偿流量控制
在压力波动的情况下，通过SPS 的控制保证测试结果的准确性

在粘度范围内，无论多少粘度，流量超过10ml/minSPS 也能保证测试的正常进行
适当的流体温度为：+5°C ～ +80°C (+41°F ~ +176°F)
高质量抛光处理(不锈钢/航空等级铝)
SPS可以通过1米的延长软管与LCM20 或H2Oil连接
适合用于矿物油、生物合成油、石油基油和磷酸酯
磷酸酯版本的SPS改用 5/8” BSF HSP型接头
独特的SPS设计使之在低导磁率的工况下也能使用
附件工具一起提供
当在线压力在100bar 间变化时，SPS 能维持流量稳定在设置的范围内

连接说明
1. 确保阀(A).(SPS)关闭

2. 将检测仪的接口 P2 (B)与 SPS的接口的 P2(C)连接.

3. 将SPS的排泄管(D)连接到废液瓶.

4. 将检测仪的接口 P1 (E) 与系统的接口(F)连接

5. SPS 准备工作

(
F) (D)
6. 将阀(A)缓慢打开直到油液连续的从排泄管(D)排出.
Prs.
R
7. 接通检测仪，开始测试
SPS 举例:LCM20 根据手册的提示进行流量测试，如果测试显示低于.t 3.6°C,
(C)LCM 可以执行正常测试。如果流量测试显示高于.t 3.6°C,
(E)
P1 P2
(B) 则需通过逆时针调节阀(A)增大油液流量，然后再进行流量测试，反复调节直到显示值低于.t3.6°C，LCM 才开始执行正常测试。
警告!必须确保SPS 阀处于关闭状态；监测仪必须先接SPS 再与系统连接。
SPS

订货信息
标准产品表

提示1：粗体高亮字体件号为标准件。提示2：其他件号请咨询派克液压过滤部门是否可用。
