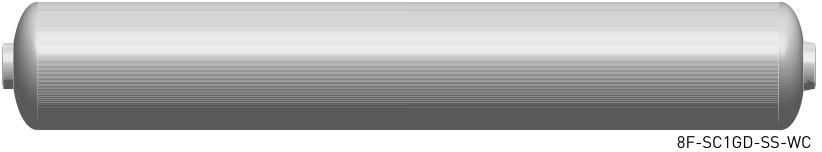

取样钢瓶
Parker不锈钢取样钢瓶为液体及气体的储存和传输提供了安全的容器。取样钢瓶符合DOT标准，满足70F(21C)下承压1800psig(124bar)。应用包括化工中的烃类取样，色谱分析中的气体取样及煤化工和核电站中的冷凝物取样。钢瓶两端均为ANSI/ASME B1.20.1内螺纹，使其可以与Parker阀门、膜片式安全阀或外螺纹接头连接使用。

不锈钢钢瓶
不锈钢取样钢瓶是由316不锈钢无缝管经热转炉拔制而成，具备良好的完整性以及耐腐蚀性。该工艺使钢瓶瓶端至内部形变平滑，减少死区，从而使取样过程非常顺利。无需焊接，缸筒内表面无任何瑕疵。因此，清洁钢瓶后，剩余污染物不易存留。

参数
压力和温度等级：1800psig(124bar) -58F ~ 450F(-50C ~ 232C)

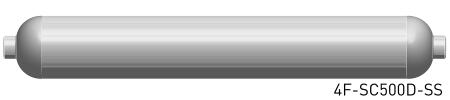

DOT-3E 1800:75, 150, 300和500cc带1/4"NPT内螺纹出口

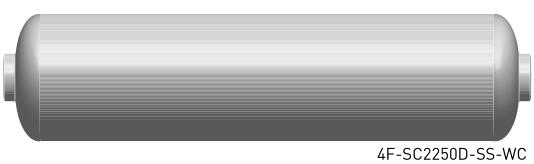

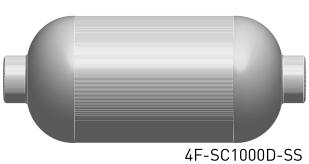

DOT-3A 1800:1000和2250cc带1/4"NPT内螺纹出口
DOT-3A 1800:3785cc（1加仑）带1/2"NPT内螺纹出口

钢瓶设计、生产及测试

取样钢瓶的设计、制造及测试均遵守美国49 CFR, Paragraphs 178.36 3A标准要求；无缝钢瓶及178.42 3E要求；无缝钢瓶管理规范。3A要求约束1,000镑(455kg)水容量以内的钢瓶，3E要求约束外径不超过2英寸(51mm)，长度不超过2英尺(61cm)的钢瓶。Parker取样钢瓶的工作压力应低于1,800psi(124bar)。
以上规定涵盖了取样钢瓶设计和生产的所有方面。材料的物理和化学性质都是可控的。每个钢瓶都要经过3,000和4,500psi(207和310bar)的静压测试。另外，每500个钢瓶至少抽取一个做爆破实验，安全系数为3.3。所有的钢瓶测试均由独立检查机构检验和证实，所有的测试报告均被保存15年。每个钢瓶都按照49 CFR规范标记和封装。
注：DOT-3A 1800钢瓶每五年必须做一次3,000psig(207bar)压力下的测试。

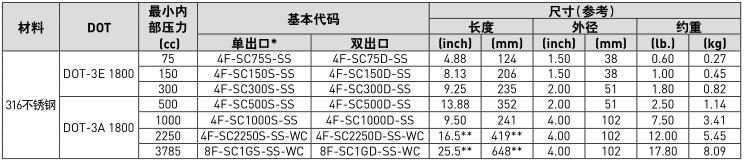

选型指南/尺寸

* 订购单出口钢瓶时提供不锈钢堵头用于封堵钢瓶另一端。
**包含螺纹颈环和端盖。每端增加6-1/4"(159mm)以包含端盖长度。

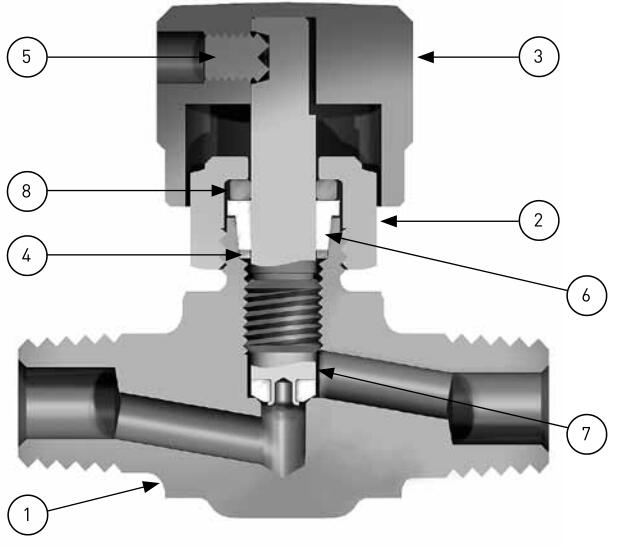

V4LC系列小型针阀V4LC Series Miniature Needle Valves

特征

-不锈钢材质结构
-锥形PTFE填料
-R型阀杆（全金属，平头设计）或K型阀杆（PCTFE阀杆头设计）可选
-滚花铝制手柄
-阀杆填料可选

参数

压力等级：5000psig CWP(345bar)
温度等级：
PTFE填料 –R型阀杆: -65F ~ 450F(-54C ~ 232C) K型阀杆: -65F ~ 350F(-54C ~ 177C)
丁腈橡胶填料 –-30F ~ 250F(-34C ~ 121C)
氟橡胶填料 –-15F ~ 400F(-26C ~ 204C)
乙丙橡胶填料 –-70F ~ 275F(-21C ~ 135C)
氯丁橡胶填料 –-65F ~ 250F(-54C ~ 121C)
端口：ANSI/ASME B1.20.1; 1/4"外螺纹
通径：0.176"(4.5mm)

选型指南

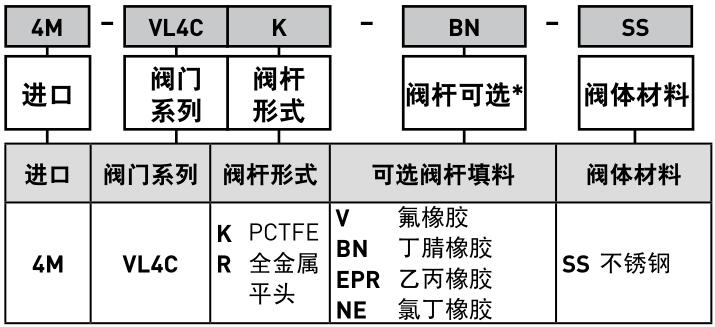

正确的型号代码可以通过以下示例和选型图表轻松获得。该产品五大特征参数编码规则如下所示。
例1为K型阀杆的针阀。
例2为R型阀杆的针阀。
例3为K型阀杆的针阀及可选丁腈橡胶阀杆填料。

例如：

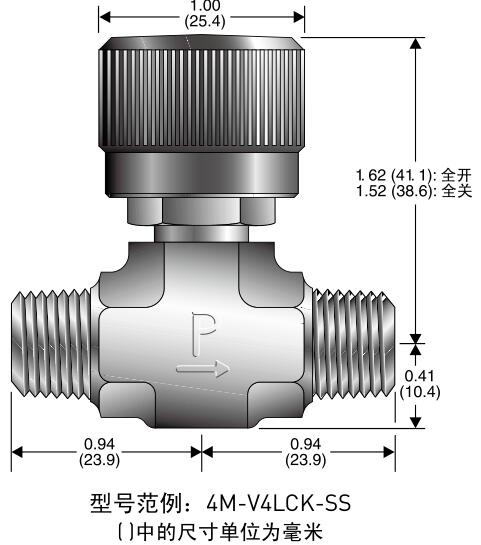

1: 4M-VL4CK-SS（如下型号代码框中所示）
2: 4M-VL4CR-SS
3: 4M-VL4CK-BN-SS

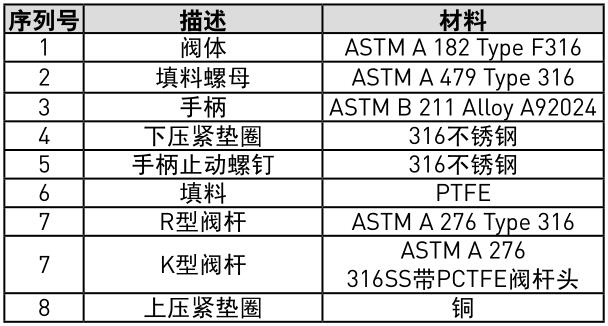

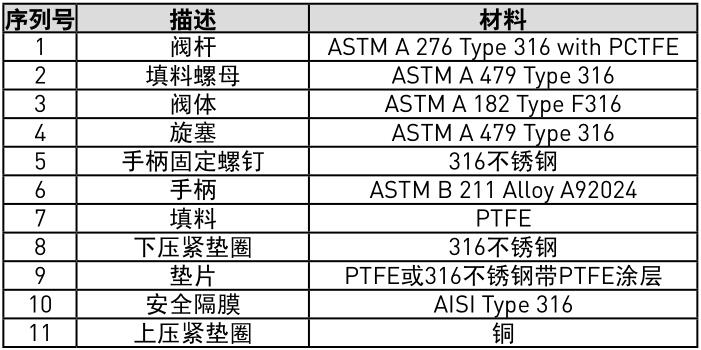

零部件配料表

* 弹性体O型圈杆密封和聚合物阀座材料可选 - 见选型指南
润滑脂：Perfluorinated Polyether全氟聚醚。

安全膜装置Rupture Disc Units

特征
-为不锈钢取样钢瓶提供过压保护而设计。
-预制316不锈钢安全隔膜使爆破时引起的破碎最小化。
-预制膜片保证了实际爆裂压力范围最小化。

参数
压力等级*：1800psig at 70F(124bar at 21C)
温度等级：
标准PTFE垫圈 –-65F ~ 150F (-54C ~ 66C)
可选金属垫圈 –-65F ~ 400F (-54C ~ 204C)
*注：如需160psig到5000psig(11bar ~ 345bar)之间其他压力的安全膜装置请联系我们。

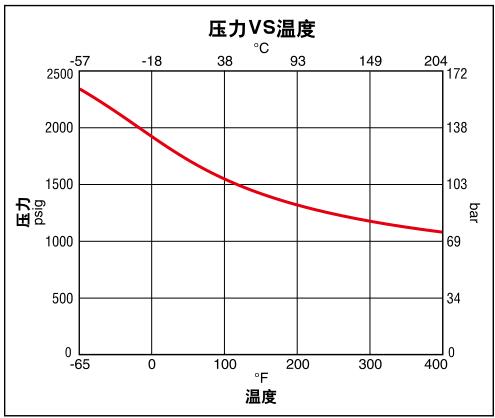

压力vs.温度

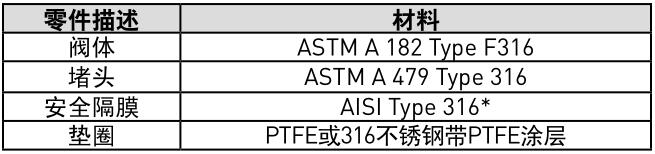

组件材质

*注：在1260psig(86bar)以下时安全膜片的为铝制

注意事项
1. 确保安全膜装置的爆裂压力比钢瓶的工作（填充）压力大约40%。
2. 不要在钢瓶气体释放可能导致死亡、人身伤害和财产损失的地方使用安全膜装置。安全膜装置是CGA类型CG-1卸压设备，可以将钢瓶中的全部介质释放至大气而设计的。
3. 按照CGA S-1.1手册中的操作规程维护、检查卸压设备。经常检查安全膜片。更换膜片。温度、压力循环和腐蚀性介质都会影响膜片的爆裂压力。
4. 要获得Parker安全膜装置的更多信息，请参考安全膜片和膜片/针阀维护及安装操作指南(INI-207, INI-219,MI-107和MI-117)。

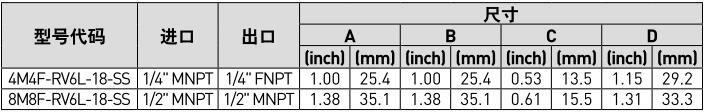

选型指南/尺寸

可选配件
金属垫片 – 在型号代码后面加-HT

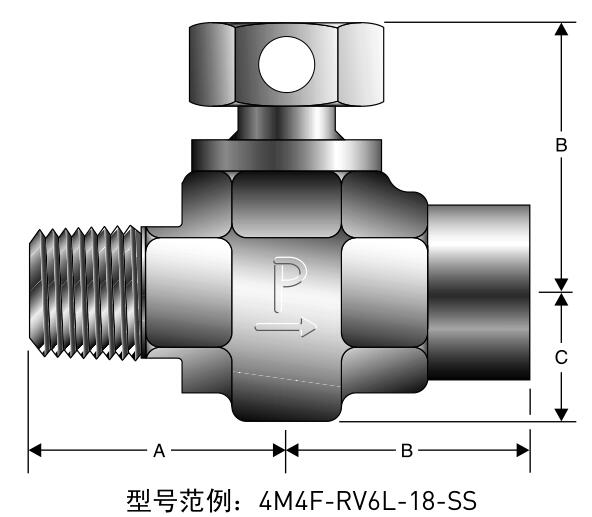

例如：4M4F-RV6L-18-SS-HT
汲取管

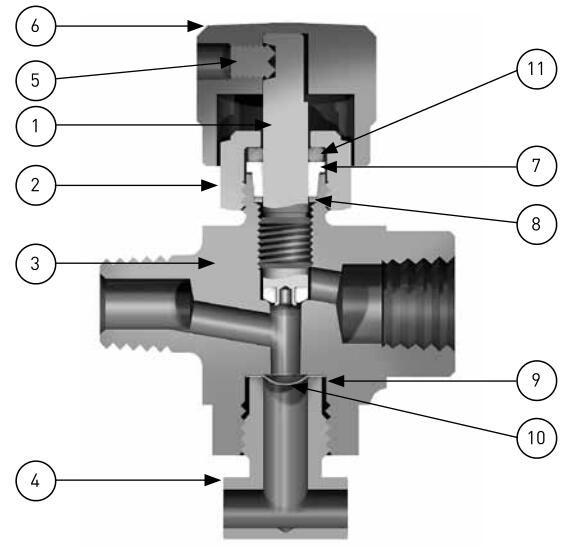

RV6C系列安全膜针阀

特征
-V4LC系列阀门和RV系列安全膜片的集成设计
-不锈钢结构
-锥形PTFE填料
-K型阀杆（PCTFE阀杆头设计）
-滚花铝制手柄
-直通和弯角形式
-阀杆填料可选

型号范例：4M4F-RV6LCK-18-SS

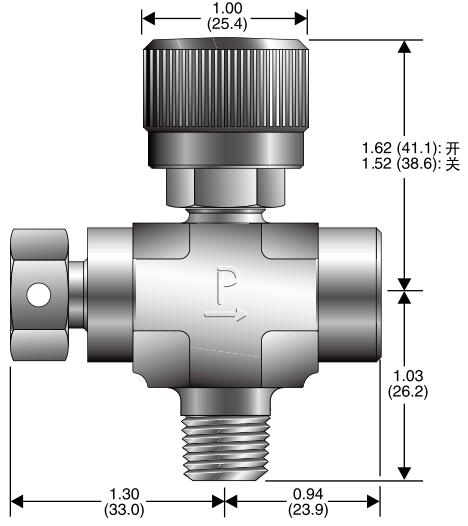

型号范例：4M4F-RV6ACK-18-SS

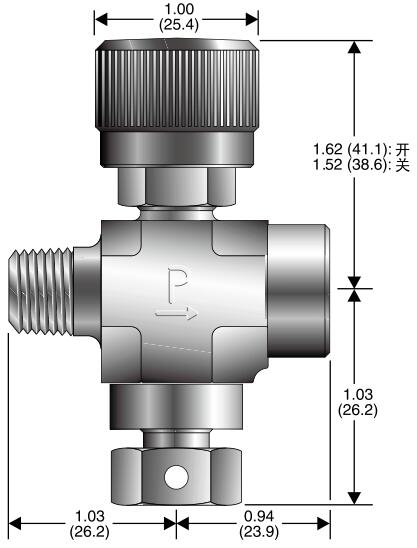

( )中的尺寸单位为毫米

参数

压力等级：
阀门 – 5000psig CWP(345bar)
安全膜片 – 1800psig(124bar)

温度等级：
标准PTFE垫圈 – -65F ~ 150F (-54C ~ 66C)
可选金属垫片和密封 – -65F ~ 400F (-54C ~ 204C)
PTFE填料 – -65F ~ 350F (-54C ~ 177C)
丁腈橡胶填料 – -30F ~ 250F (-34C ~ 121C)
氟橡胶填料 – -15F ~ 400F (-26C ~ 204C)
乙丙橡胶填料 – -70F ~ 275F (-21C ~ 135C)
氯丁橡胶填料 – -65F ~ 250F (-54C ~ 121C)
进出口:ANSI/ASME B1.20.1; 进口 – 1/4" 外螺纹 ；出口 –1/4" 内螺纹
通径：0.176" (4.5mm)

选型指南
直通型：4M4F-RV6LCK-18-SS
弯通型：4M4F-RV6ACK-18-SS
注：
1) 要获得选项中的阀杆填料，只需在“-SS”之前插入对应的代码即可：
-BN 丁腈橡胶
-V 氟橡胶
-EPR 乙丙橡胶
-NE 氯丁橡胶
例如：4M4F-RV6LCK-18-V-SS
2) 如需高温垫圈，只需在型号代码后加-HT
例如：4M4F-RV6LCK-18-V-SS-HT

零部件配料表

润滑脂：Perfluorinated Polyether全氟聚醚。

预留容积管阀及接头
派克取样钢瓶阀及安全膜装置与客户指定的预留容积管配合，通过在取样钢瓶内部产生一定蒸发空间来防止钢瓶过载。派克预留容积管接头可与任何带预留容积管的阀门装配。

带预留容积管的阀门或安全膜装置订货指南
316不锈钢预留容积管只需在订货号后加上导管长度，即可获得带相应长度导管的NPT外螺纹接头。长度从焊接端开始测量。

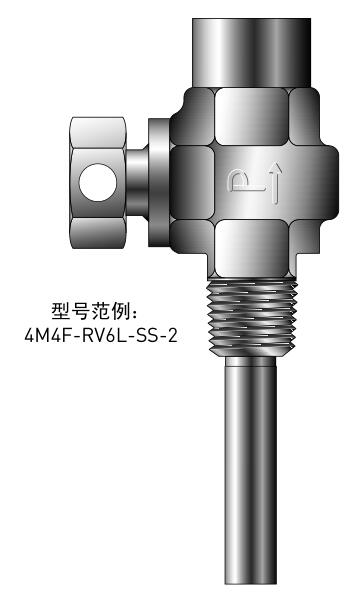

实例1：4M4F-RV6L-18-SS-4. 表示一个带4"(102mm)预留容积管的安全膜装置。
实例2：4M4F-RV6LCK-18-SS-2. 表示一带2"(51mm)预留容积管的安全膜针阀。

预留容积管接头订购指南

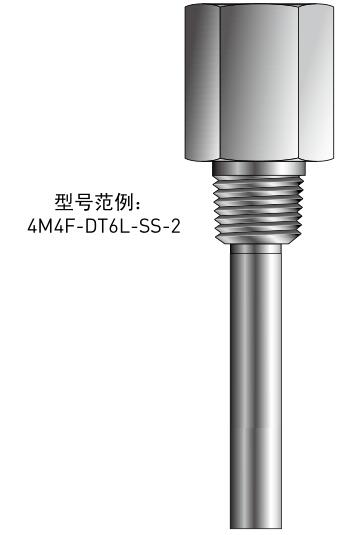

316不锈钢预留容积管可提供与相配的带NPT外螺纹接口的内螺纹×外螺纹过渡管。它们可用于1/4"或1/2"NPT螺纹。对于制定的DT6L接头要在订货号后面加上取样管的长度。该长度应该从锻件末端测量。
实例1：4M4F-DT6L-SS-3. 表示一个带3"(76mm)预留容积管的1/4" NPT外螺纹 x 1/4"NPT内螺纹的接头。
实例2：8M8F-DT6L-SS-2. 表示一个带2"(51mm)预留容积管的1/2"NPT外螺纹 x 1/2"NPT内螺纹的接头。
注意：预留容积管的更多信息请参阅派克工程性能报告EPR4160.2

其他可用于取样钢瓶的阀
V系列针阀
SN系列针阀
