Parker派克 SN6 series Needle Valve
Parker派克 SN6系列针阀
Parker派克 SN6系列针阀 SN6 series needle valve 6000psi
Parker Hannifin Corporation Instrumentation Products Division
简介
紧凑型SN6系列针阀为过程控制和仪表应用领域中的液体和气体介质控制管路提供可靠的关断和流量粗调控制。该系列阀门采用不锈钢棒材为阀体材料，整体式阀帽，填料位于阀杆螺纹上方的设计模式。
Parker派克 SN6系列针阀技术资料
特征
-整体式阀帽设计
-316不锈钢材质阀体结构
-两种阀杆类型可选：
R型阀杆 – 全金属，平头设计
K型阀杆 – PCTFE阀杆头
-PTFE和石墨填料可选
-直通和弯通可选
-100%出厂测试
参数
压力等级：
R型阀杆：6000psig(414bar)CWP
K型阀杆：3000psig(207bar)CWP
温度等级：
PTFE填料：-65F ~ 450F (-54C ~ 232C)
PCTFE阀杆头：-65F ~ 350F (-54C ~ 177C)
石墨(G)填料：-65F ~ 700F (-54C ~ 371C)

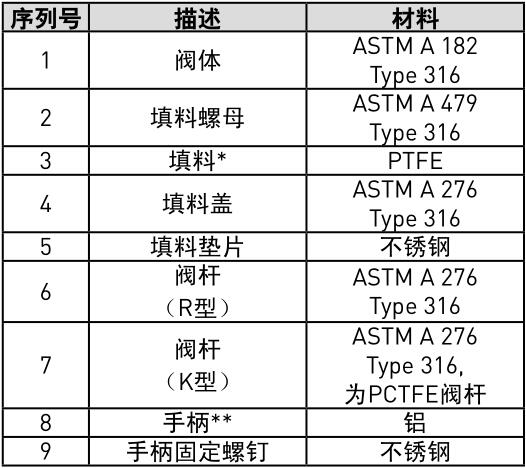

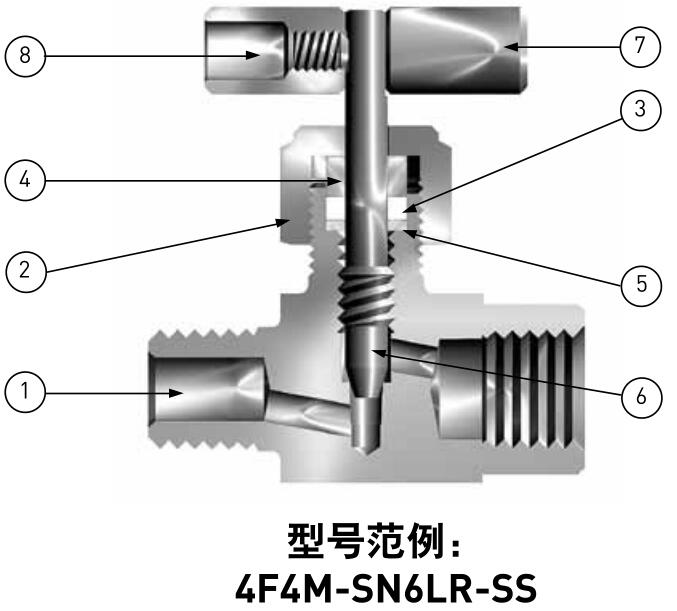

零部件配料表
* 石墨填料可选 – 详见选型指南。
**对于石墨填料和R型阀杆的阀门，其手柄采用T型手柄。
润滑脂：Perfluorinated Polyether全氟聚醚。
压力等级和仪表管选型
对于采用A-LOK /CPI 卡套接头的工作压力，请参见仪表管选型指导（Instrument Tubing SelectionGuide，Bulletin 4200-TS），详细内容可以在仪表部门综合样本（Process Control Bndr_AMD）中获取或者在派克仪表接头安装手册（Parker Instrument Fitting Installation Manual，Bulletin 4200-B4）中找到。
对于阀门（内或外）螺纹连接处的工作压力，请参见仪表级螺纹管接头样本（Instrumentation Pipe Fittings,Catalog 4260）。

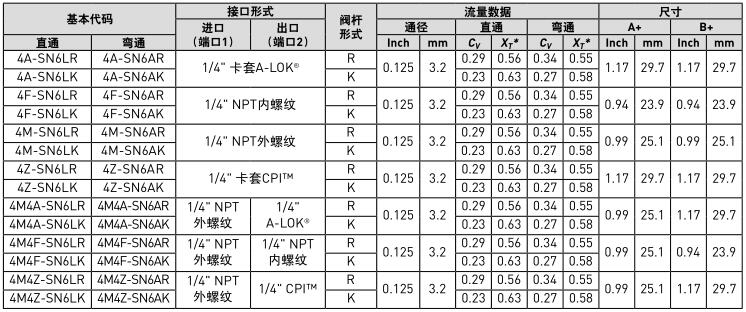

Parker派克 SN6系列针阀尺寸/流量数据

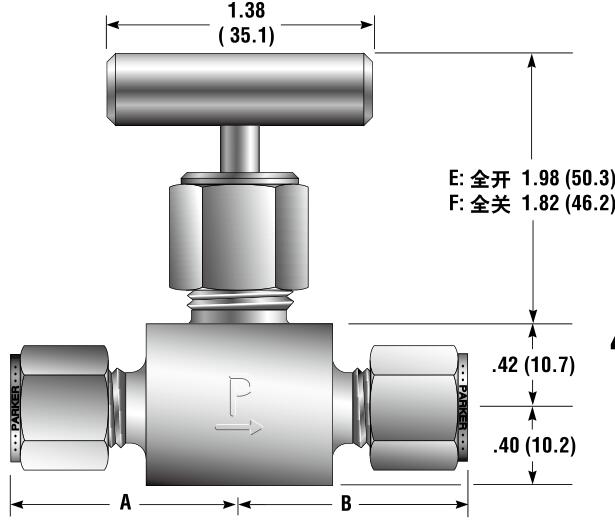

型号范例：4Z-SN6LR-G-SS ( )内尺寸单位为毫米

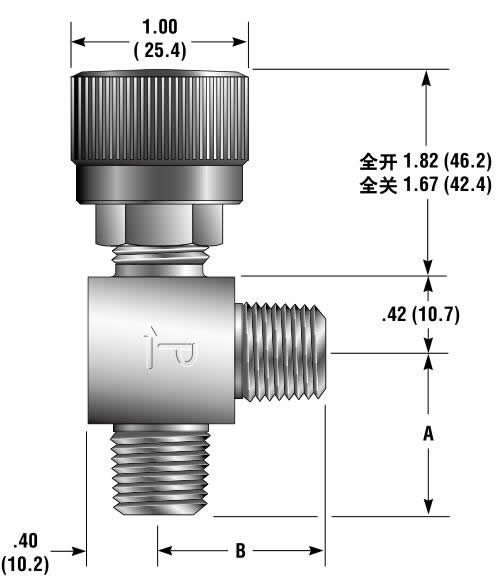

型号范例：4M-SN6AK-SS
* 测试符合ISA S75.02规范。当 P 1 -P 2 /P 1 =X T ，气体阻塞。
+ 对于以CPI 或A-LOK 卡套接头连接的阀门，其尺寸为手紧状态下测得。

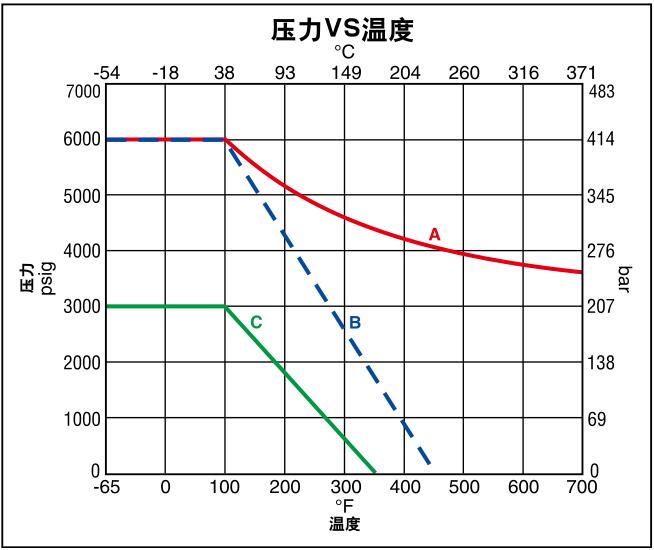

压力vs.温度
图例：A - 石墨填料，R型阀杆组合 B – PTFE填料，R型阀杆组合 C – PTFE填料，K型阀杆组合
注：1bar = 0.1MPa温度范围需结合阀体、阀座和密封件材料综合考虑。

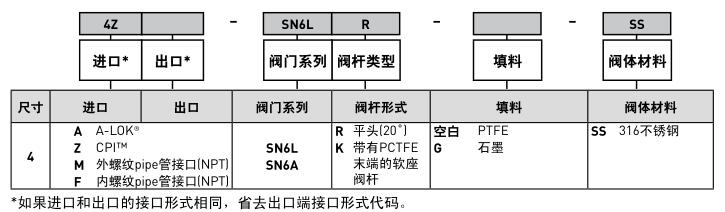

选型指南
根据以下命名规则选择正确的型号代码。该产品的六大特征参数编码规则如下所示。
如下范例1所示表示一个直通型SN6系列针阀，带平头阀杆，316不锈钢阀体，进出口端均为1/4" CPI单卡套，PTFE填料。
如下范例2所示表示一个弯通型SN6系列针阀，阀头带PCTFE软密封，316不锈钢阀体，进口为1/4"NPT外螺纹，出口为1/4"NPT内螺纹，PTFE填料。
范例1：4Z-SN6LR- SS(表格中所示型号)
范例2：4M4F-SN6AK-SS
注：手柄：带R型阀杆的SN6系列针阀，其手柄标准配置为316不锈钢T型手柄。带K型手柄的SN6系列针阀，其手柄
标准配置为圆形镀铝手柄，直径为1.00英寸。SN6系列针阀不提供面板安装螺母。
|
