Parker派克 B series 3-way ball valve
Parker派克B系列三通球阀

Parker派克 B系列三通球阀B series 3-way ball valve
Parker Hannifin Corporation Instrumentation Products Division



简介

派克公司可提供手动、气动和电动控制的三通B系列球阀,在对过程控制和仪器设备中的流体进行控制时,该阀门可用作分配阀或选向阀。标准的三通选向阀采取底部进侧向出的设计,如果装配了弹簧加载的阀座,三通球阀就可以用作选向阀,介质可以从两边侧向入口交替进入阀体,然后从底部流出。





Parker派克B系列球阀技术资料



特点
- 阀体标准材料为316不锈钢和铜材质,蒙乃尔合
- 金400和哈氏合金C-276可根据客户要求用于分配阀。
- 精加工的球体可保证很好的密封性。
- 多种US常用和SI标准接口可选。
- 180开关控制。
- 面板安装可选。
- 可调节PTFE阀杆密封,支持在线维护。
- 手柄指示流动方向。
- 操作扭矩小。
- 手柄限位销。
- 多种颜色手柄可选。
- 气动和电动执行器可选。
- 活负载PTFE阀杆密封可选。
- O型圈阀杆密封(填料无需调节)可选。
- 不锈钢手柄和加长手柄可选。



分配阀参数
底部接口为进口时的压力等级:

B6系列:6000 psig压力等级或者4400 psig (303 bar) CWP
B8系列:6000 psig压力等级或者4000 psig (276 bar) CWP





侧向接口为进口时的压力等级:150 psig (10 bar)



选向阀参数

(弹簧加载 – 仅B6和B8两个型号)
底部接口为进口时的压力等级:
316不锈钢.....................................6000 psig (414 bar) CWP*
铜 ....................................................3000 psig (207 bar) CWP
侧向接口为进口时的压力等级:
316不锈钢和铜 ...............................3000 psig (207 bar) CWP
压力等级和钢管选型
对于A-LOK和CPI卡套接头的工作压力,请参见仪表管选型指导(Instrument Tubing Selection Guide,Bulletin 4200-TS),详细内容可以在仪表部门综合样本(Process Control Bndr_AMD)中获取或者在派克仪表接头安装手册(Parker Instrument Fitting Installation Manual,Bulletin 4200-B4)中找到。
对于阀门(内或外)螺纹连接处的工作压力,请参见仪表级螺纹管接头样本(Instrumentation Pipe Fittings, Catalog 4260)。



分配阀

* 接触介质的零部件。
** 阀杆填料和阀体密封材料选型请参考选购指南部分。
润滑脂:Perfluorinated polyether全氟聚醚。

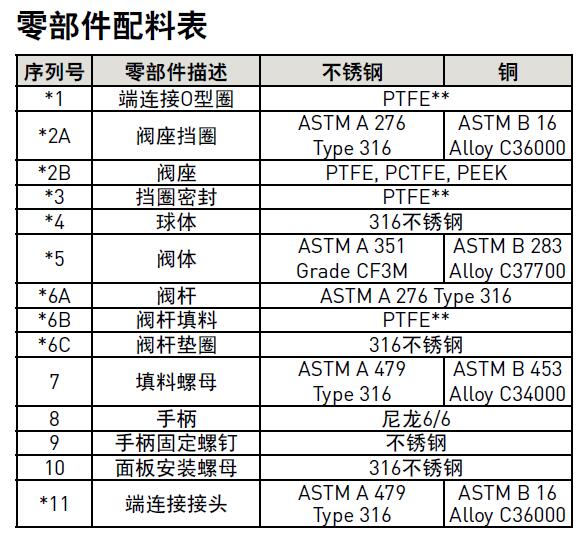

选项阀





* 接触介质的零部件。
** 阀杆填料和阀体密封材料选型请参考选购指南部分。
润滑脂:Perfluorinated polyether全氟聚醚。
***B8选向阀的下阀杆垫圈材料为PEEK。
