Parker派克 PR series plug valve
Parker派克 PR系列旋塞阀

Parker派克 PR系列旋塞阀 PR series plug valve 3000psi
Parker Hannifin Corporation Instrumentation Products Division

简介
派克PR系列旋塞阀，紧凑型设计，流通能力强，可实现90°快速开关控制并保证气密关断。防吹出专利阀座设计确保在工作压力范围内提供可靠的密封，除了开关作用外，旋塞设计还可以实现节流作用，提供多种阀座和密封材料以满足不同的介质兼容性要求以及工作温度范围，PTFE支撑阀体密封材料，确保可靠密封，同时延长了其使用寿命。

特点
-防吹出专利阀座设计。
-工作压力可达3,000 psig (207 bar) CWP
-90开关控制
-简易设计，可靠性好。
-直通流道。
-阀体常规材料为不锈钢和铜。
-多种阀座和密封材料可选：丁腈橡胶，乙丙橡胶，氟橡胶和高氟橡胶。
-PTFE支撑环与密封圈配合使用。
-操作扭矩小。
-压降小。
-具有节流功能。
-手柄限位销
-手柄可标识流路方向
-多种颜色防裂手柄可选
-维护简便
-100%出厂测试
-可选辅件包括锁定装置，下游排放孔以及不锈钢T型手柄。

Parker派克 PR系列旋塞阀

参数
压力等级：
正向：3000 psig (207 bar) CWP
反向：150 psig (10 bar)
带下游排放口：150 psig (10 bar)

* 阀芯采用PTFE包覆 – 不锈钢阀芯为黑色；铜阀芯为褐色。
** 多种阀座和密封材料可选。
润滑剂：Perfluorinated polyether全氟聚醚。

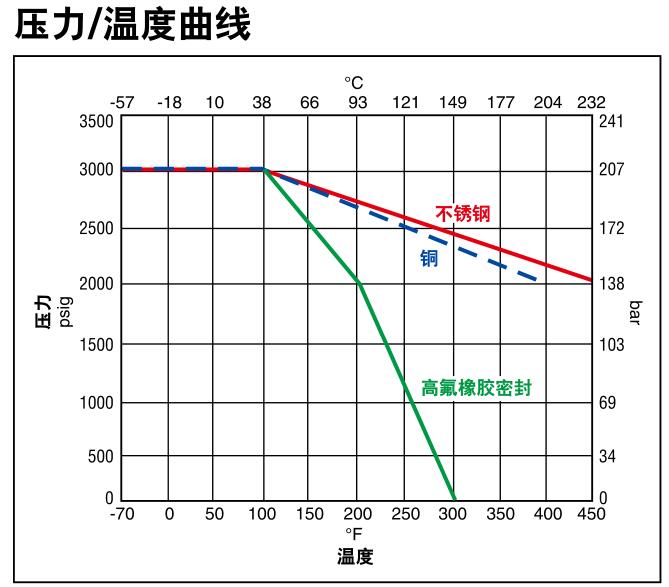

注: 左侧的压力/温度曲线反应了相应材料的最大温度范围。从图上可以看出阀门的工作温度范围主要取决于所用密封材料的温度范围。

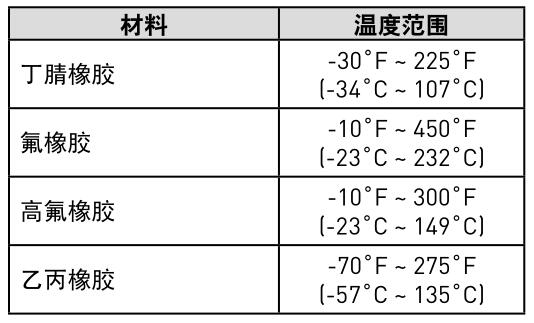

温度范围

维修包
阀芯维修包 – 需标明阀门系列，密封材料，阀芯材料和手柄颜色（如果有特殊要求）。
范例: KIT-PR4-VT-SS-Y. 该维修包包括PR4不锈钢阀芯、氟橡胶阀座和密封圈、PTFE支撑环，黄色手柄以及手柄固定销。
密封件维修包 – 需标明阀门系列和密封材料。
范例: KIT-PR4-BN. 该维修包包括PR4丁腈橡胶阀座和密封圈以及PTFE支撑环。
