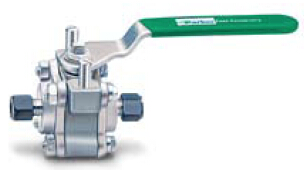

Parker派克 SWB series ball valve
Parker派克 SWB系列球阀

Parker派克 SWB系列球阀 SWB series ball valve 2500psi
Parker Hannifin Corporation Instrumentation Products Division



简介

派克SWB系列三片式球阀是一款可以同时承受压力和管道载荷的耐用性球阀。中间部分可快速拆卸,因此在更换阀座、密封件和阀球时可在线维护,无
破坏管路系统。

特点

-阀体内腔超低死区
-自由浮球设计为阀座磨损提供补偿
-自补偿阀杆密封
-弹簧加载阀座
-防吹出阀杆
-内藏式阀体紧固件
-四螺栓组装
-执行器安装组件符合ISO标准
-气动和电动执行器可选
-100%工厂测试

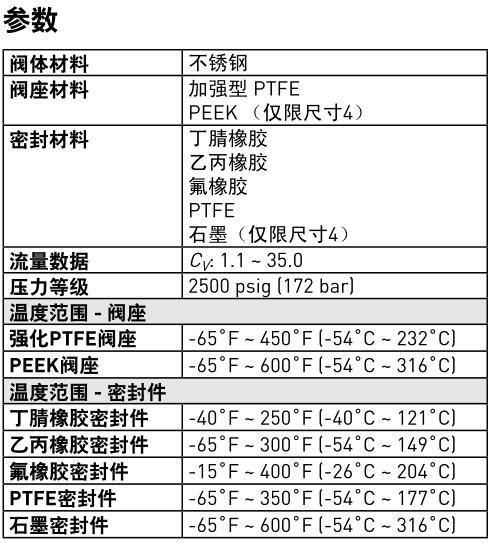

Parker派克SWB系列球阀技术资料

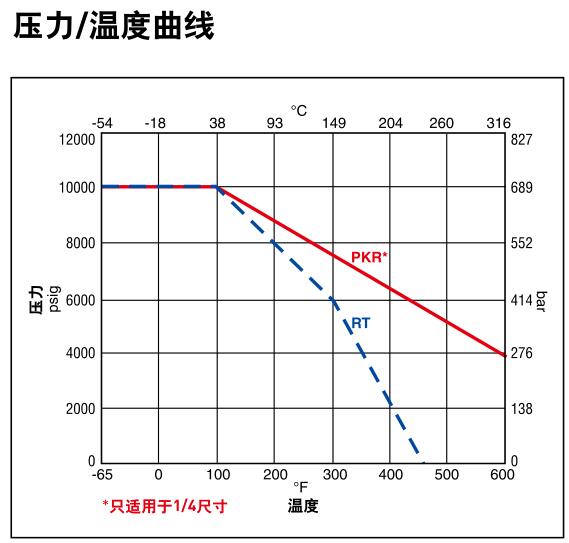

注:该压力/温度曲线图表示在不考虑密封材料的情况下,对于阀体材料为不锈钢的阀门,不同阀座材料的曲线图。结合阀座和密封材料共同考虑,阀的最大工作温度范围受限于阀座和密封处材料工作温度范围。

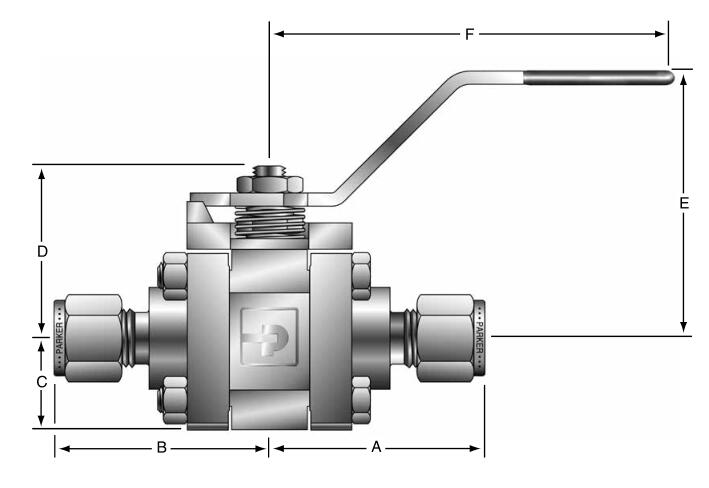

SWB系列球阀尺寸/流量数据

* 测试符合ISA S75.02标准。当 P 1 -P 2 /P 1 =x T 时,气体阻塞。
CPI TM 和A-LOK 的尺寸为螺母处于手紧状态下测得的数据。



订购指南

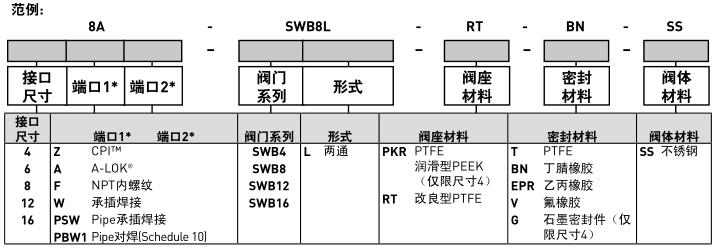

根据以下选型范例和选型表可以非常方便地得到正确的型号。九项产品特征代码均已列在选型表中。
以下范例型号表示SWB8L两通球阀,其两端接口均为1/2" A-LOK 卡套连接,改良型PTFE阀座,丁腈橡胶(丁腈橡胶)阀体密封,以及不锈钢阀体。
*注: 如果接口1和2是一样的,省略接口2的代码。

如果接口1和2是一样的,省略接口2的代码。
注: 当订购带石墨密封的阀门时,上下PTFE填料将被换成PEEK填料。



辅件订购指南 范例
杆式手柄锁定装置 –

随阀门直接订购,请在完整产品代码后加后缀LD。 4F-SWB8L-RT-V-SS-LD
为用于现场安装而需要单独订购的情况,订购代码如范例所示。 SWB8L-HANDLE-LOCKING

椭圆形手柄 – 请在完整产品代码后加后缀S。 8A-SWB8L-RT-T-SS-S

椭圆形手柄锁定装置 –
随阀门直接订购,请在完整产品代码后加后缀LD 6F-SWB8L-RT-V-SS-S-LD
为用于现场安装而需要单独订购的情况,订购代码如范例所示。 SWB8L-OVAL-LOCKING- HANDLE

气动执行器 – 有关执行器的详细信息,请参见气动执行器部分内容。
对于需要工厂组装的,请在产品代码后加上执行器的代码作为后缀。 8F-SWB8L-RT-BN-SS-61AC-2
对于需要现场安装的情况,可直接按执行器型号订购。 61AC-2
配套的安装零件可通过MK后加阀门系列及执行器系列订购。 MK-SWB8L-61

电动执行器 – 有关执行器的详细信息,请参见样本电动执行器部分内容。
对于需要工厂组装的,请在产品代码后加上执行器的代码作为后缀。 8A-SWB8L-RT-EPR-SS-71A
对于需要现场安装的情况,可直接按执行器型号订购。 71A
配套的安装零件可通过MK后加阀门系列及执行器系列订购。 MK-SWB8L-70.
