Parker派克 HB series ball valve
Parker派克 HB系列高压球阀

Parker派克 HB系列高压球阀 HB series ball valve 10000psi
Parker Hannifin Corporation Instrumentation Products Division

简介

派克高压型HB4系列球阀可实现可靠的流路关断或选向功能。上下耳轴密封可防止耳轴咬死,提高阀门在苛刻工况下的使用寿命。紧凑型强化阀体设计并配合弹簧加载阀座,使阀门在10,000 psig (689 bar)压力下仍能保证高循环寿命和低扭矩操作。

特点

-PEEK耳轴式密封延长阀门使用寿命
-两通和三通形式可选
-紧凑型FNPT螺纹形式适用于狭小空间
-防吹出两片式阀球/阀杆设计
-流路各处工作压力相等
-操作扭矩小
-手动、电动和气动控制可选
-面板安装厚度可达3/8" (9.6mm)
-无需调节填料
-颜色标识防破裂手柄
-手柄标识流路方向
-手柄限位销
-多种US常用和SI标准接口可选
-阀杆顶部标记流路方向
-100%出厂测试
-紧凑型设计
-HCT炉号追踪

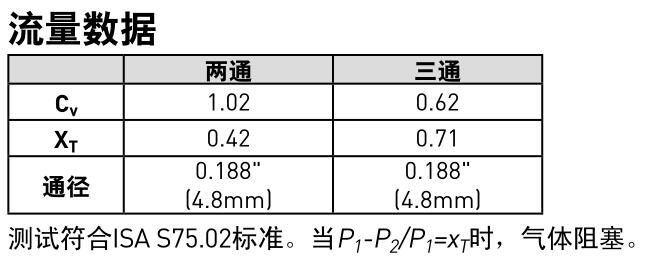

Parker派克HB系列高压球阀技术资料





注:1 bar = 0.1MPa

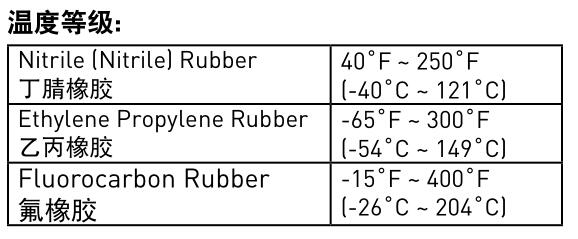

压力/温度曲线图表示所示材料的最大工作温度范围。结合所用阀座材料和密封处材料的共同考虑,阀的最大工作
温度范围受限于阀座和密封处材料工作温度范围。

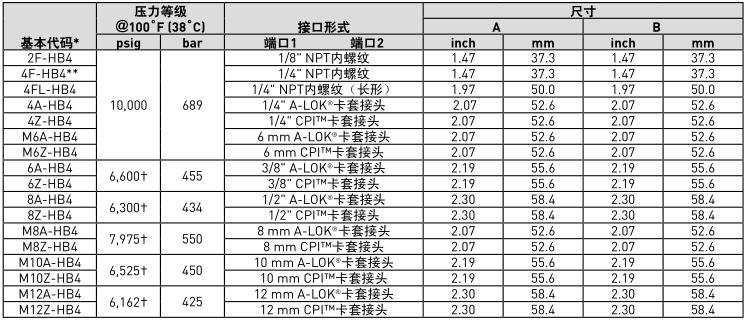

压力数据/尺寸

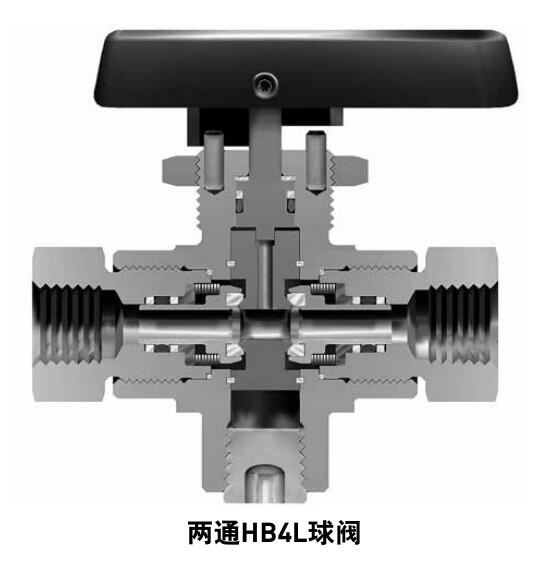

* 内部结构见两通(HB4L)和三通(HB4X)球阀的流道示意图;阀座材料PEEK和PCTFE可选。
** 与4FL形式的球阀相比,缩短了端口间的距离从而节省了安装空间。
此处压力等级的降低取决于仪表管的最大压力等级,详情请参考派克仪表管选型指导Bulletin 4200-TS。工作压力还受限于所选用的阀座材料
(PCTFE – 最大工作压力6,000 psig (414 bar),PEEK– 最大工作压力为10,000 psig (689 bar)以及所处的环境温度。
对于CPI 和A-LOK ,尺寸是在螺母手动旋紧状态下测得的。



零部件配料表

* 接触介质部件。
** 多种材质密封件可选。
润滑脂:Perfluorinated polyether全氟聚醚

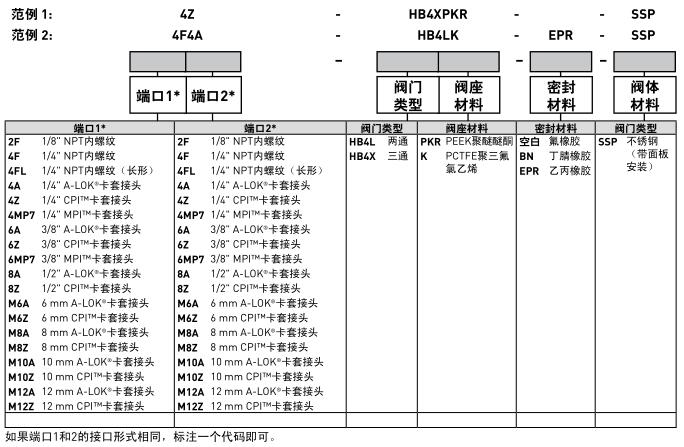

订购指南
根据以下选型范例和选型表可以非常方便地得到正确的型号。五项产品特征代码均已列在选型表中。
*注: 如果端口1和2的接口形式相同,标注一个代码即可。
范例 1 表示一个HB4X三通球阀,端口1和2均为1/4" CPI单卡套连接,阀座为PEEK材质,氟橡胶密封圈,不锈钢阀体,并带有面板安装螺母。端口3均为1/4"NPT内螺纹连接。
范例 2 表示一个HB4L两通球阀,其两端接口分别为1/4"NPT内螺纹连接和1/4" A-LOK 双卡套连接,阀座为PCTFE材质,密封材料为乙丙橡胶,不锈钢阀体,并带有面板安装螺母。
注: 当订购HB4L系列两通球阀时,其端口3均为1/4"NPT外螺纹堵头。
